الواح سندويش بنل الدليل الهندسي الشامل للمواصفات، الاستخدامات، وتقنيات العزل الحديثة

تُعد ألواح "الساندوتش بانل" (Sandwich Panels) من أهم الابتكارات في عالم البناء الحديث، حيث أحدثت ثورة في كيفية إنشاء المستودعات، المصانع، وحتى المنازل الجاهزة. تعتمد فكرتها ببساطة على "شطيرة" هندسية توفر أقصى حماية بأقل وزن ممكن.

إليك مقال مفصل يستعرض كل ما تحتاج معرفته عن هذه التقنية:

ما هي ألواح الساندوتش بانل؟

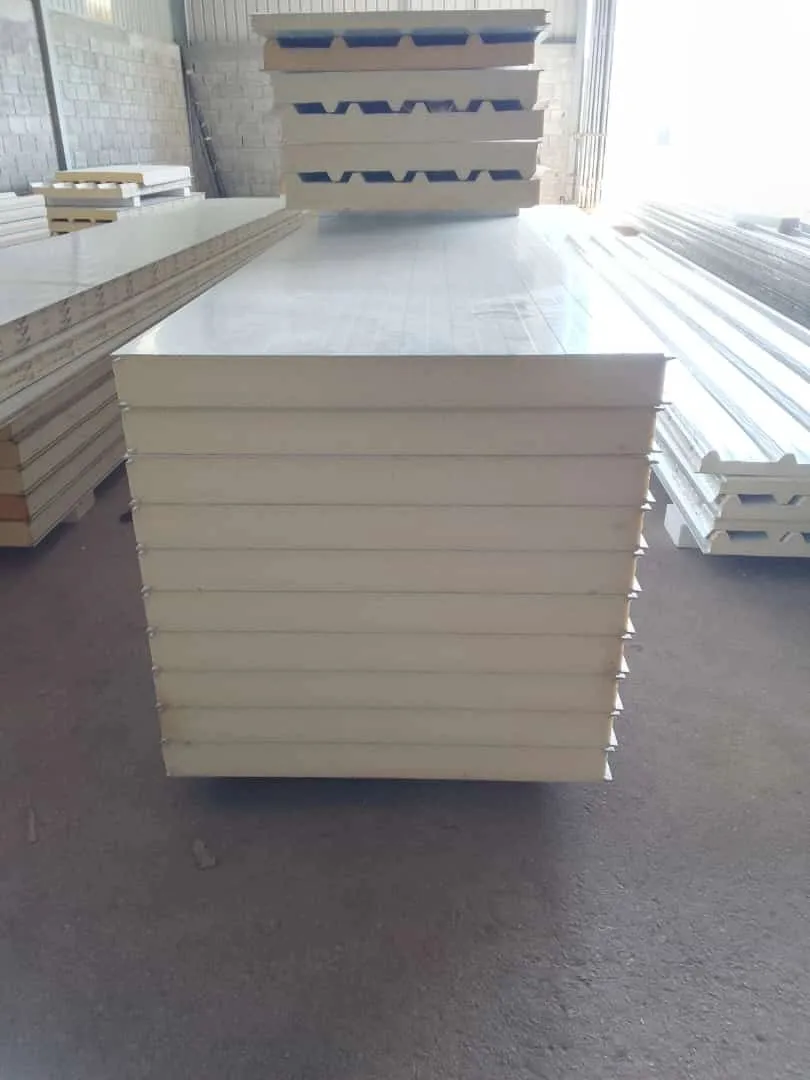

الساندوتش بانل هو هيكل إنشائي يتكون من طبقتين خارجيين (غالباً من الصاج المجلفن أو الألومنيوم) تتوسطهما طبقة عازلة من مادة خفيفة الوزن وعالية الكثافة. تعمل الطبقات الخارجية كدروع حماية ومقاومة للعوامل الجوية، بينما يعمل "القلب" كعازل حراري وصوتي جبار.

المكونات الأساسية:

1. الطبقة الخارجية والداخلية: تُصنع عادةً من صاج الحديد المجلفن المدهون بطلاء "البوليستر" لحمايته من الصدأ والتاكل.

2. المادة العازلة (القلب): تختلف حسب الغرض، وأشهرها:

   • البولي يوريثان (PU): الأكثر شيوعاً لقدرته العالية على العزل الحراري.

   • الصوف الصخري (Rockwool): يتميز بمقاومته الفائقة للحرائق.

   • البوليستيرين (EPS): خيار اقتصادي وخفيف الوزن.

أنواع الساندوتش بانل واستخداماتها

تتعدد أنواع الألواح بناءً على مكان تركيبها والمادة العازلة المستخدمة:

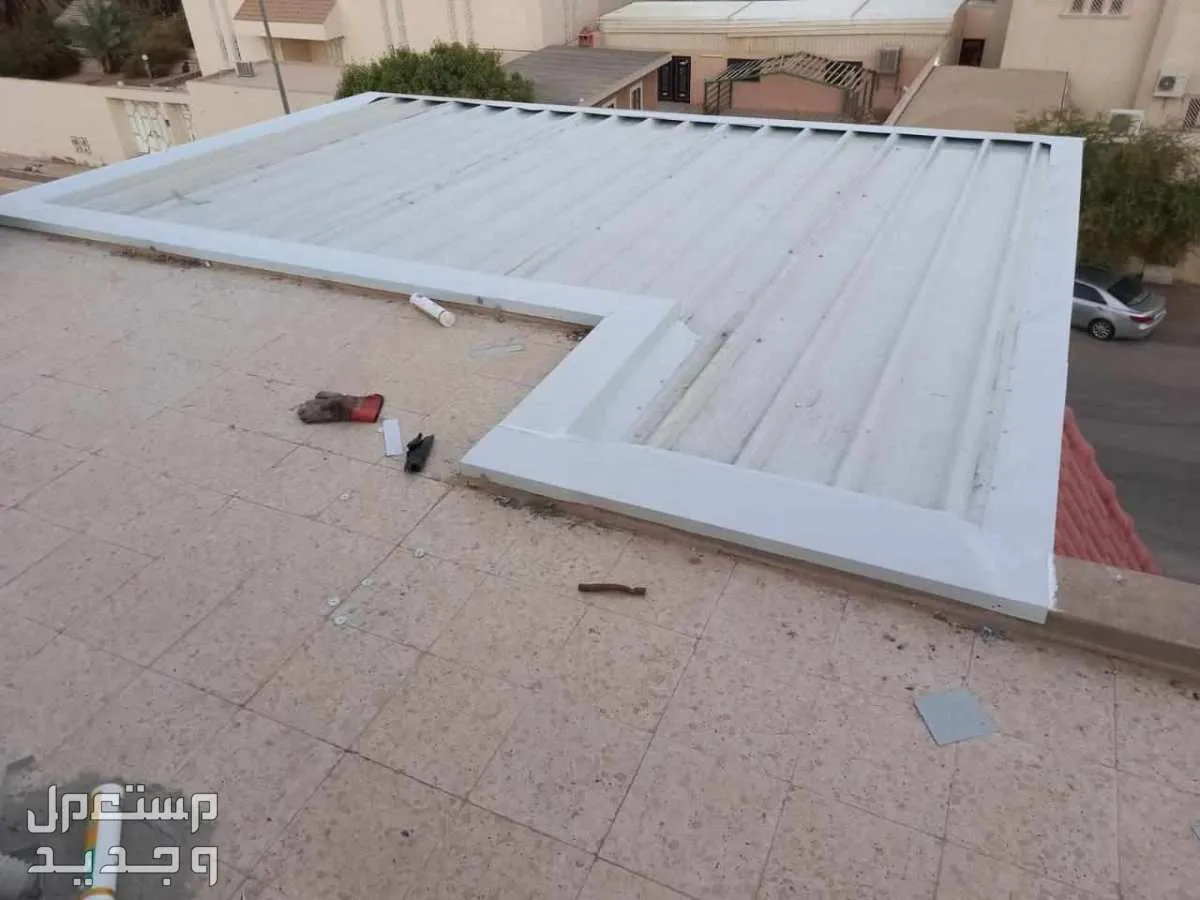

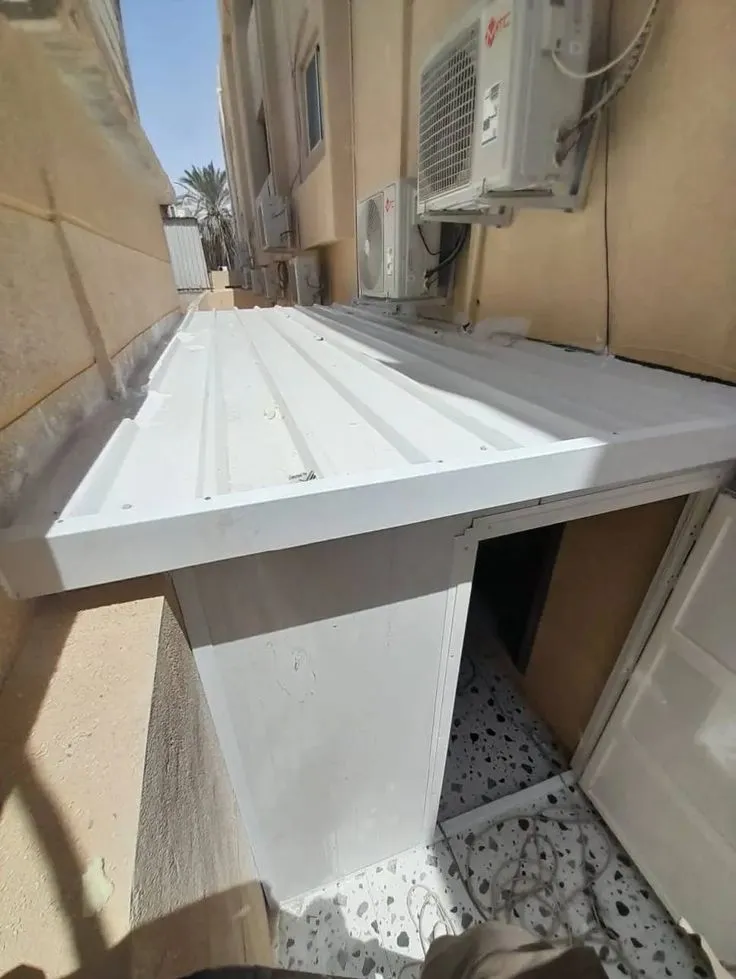

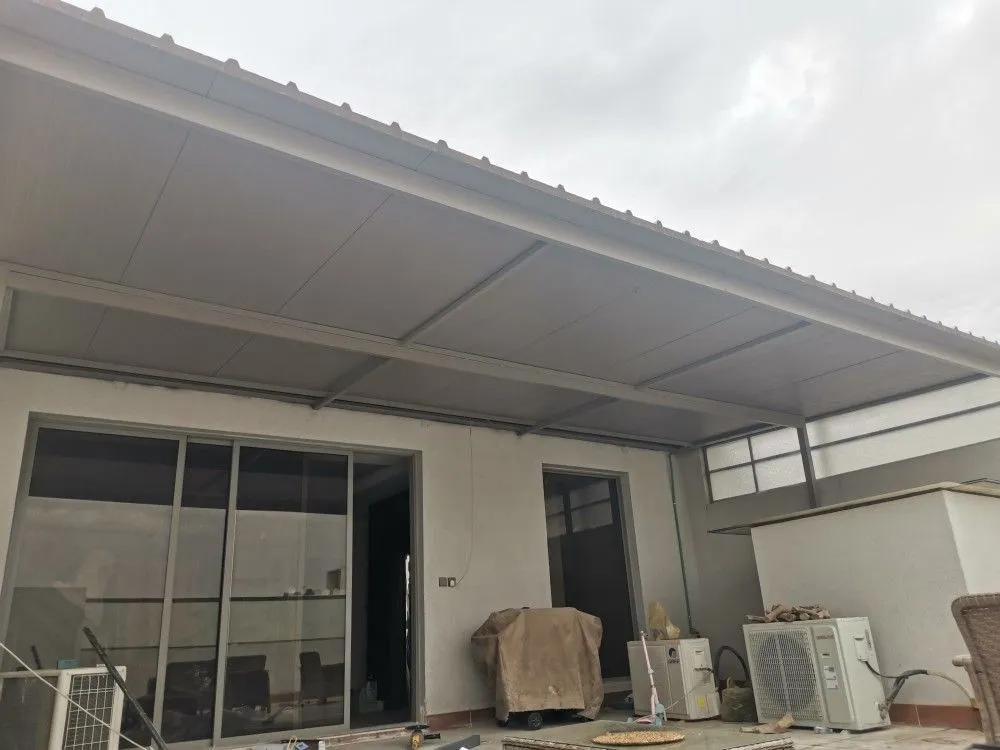

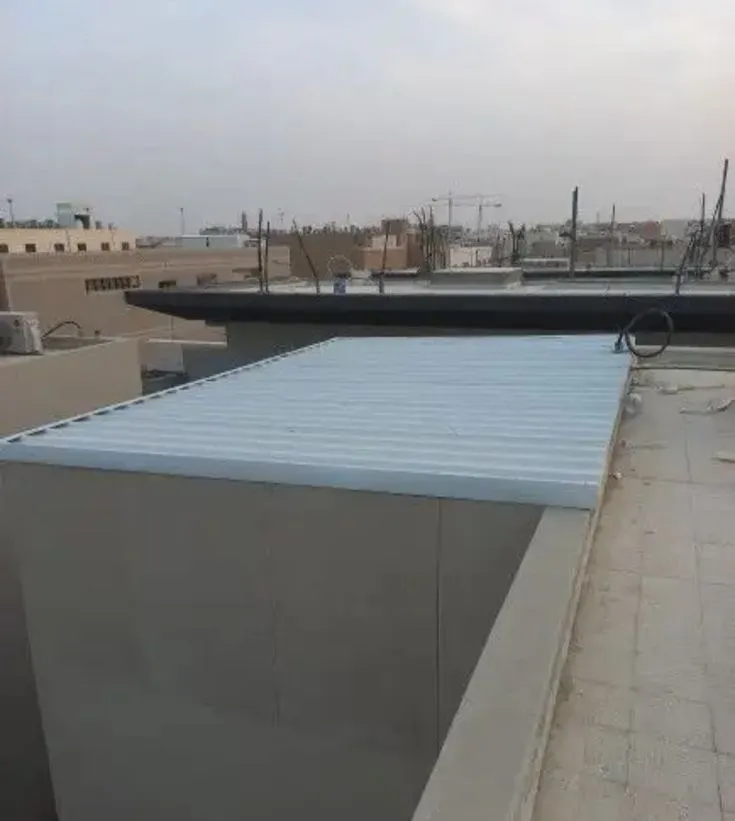

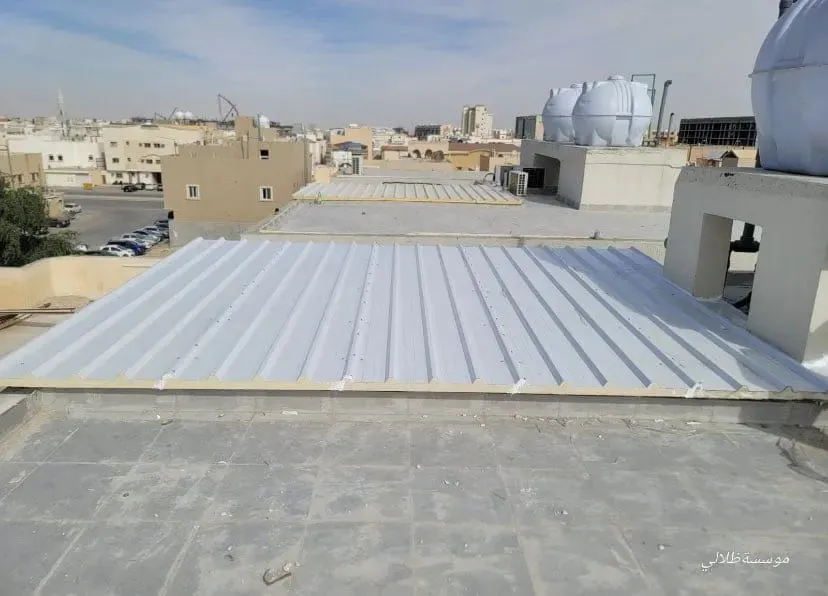

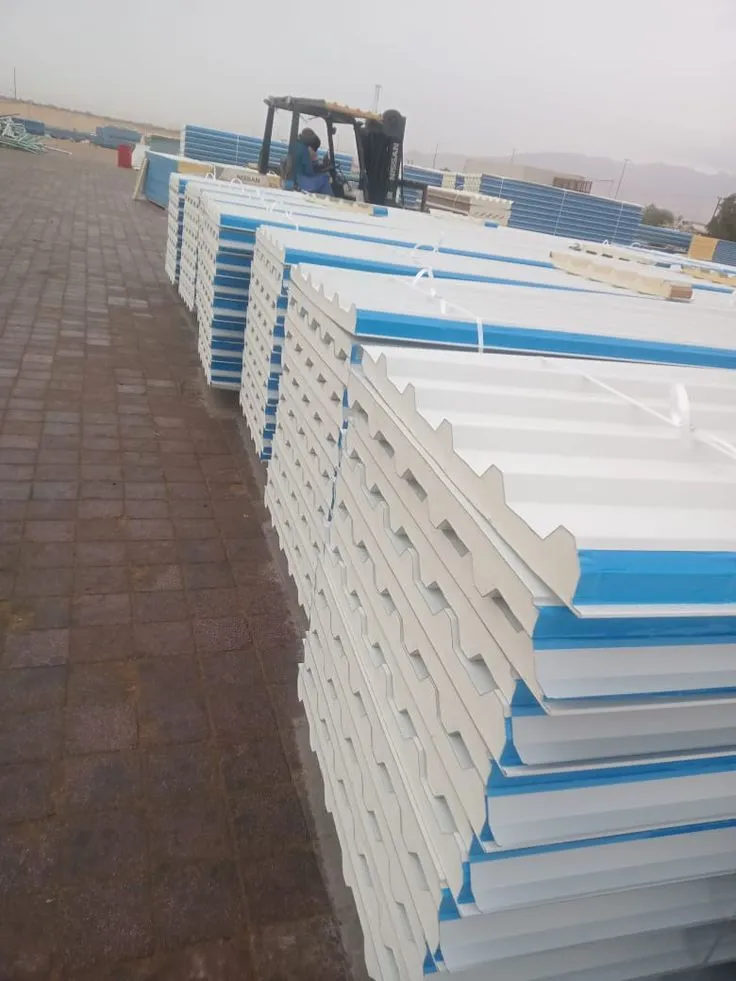

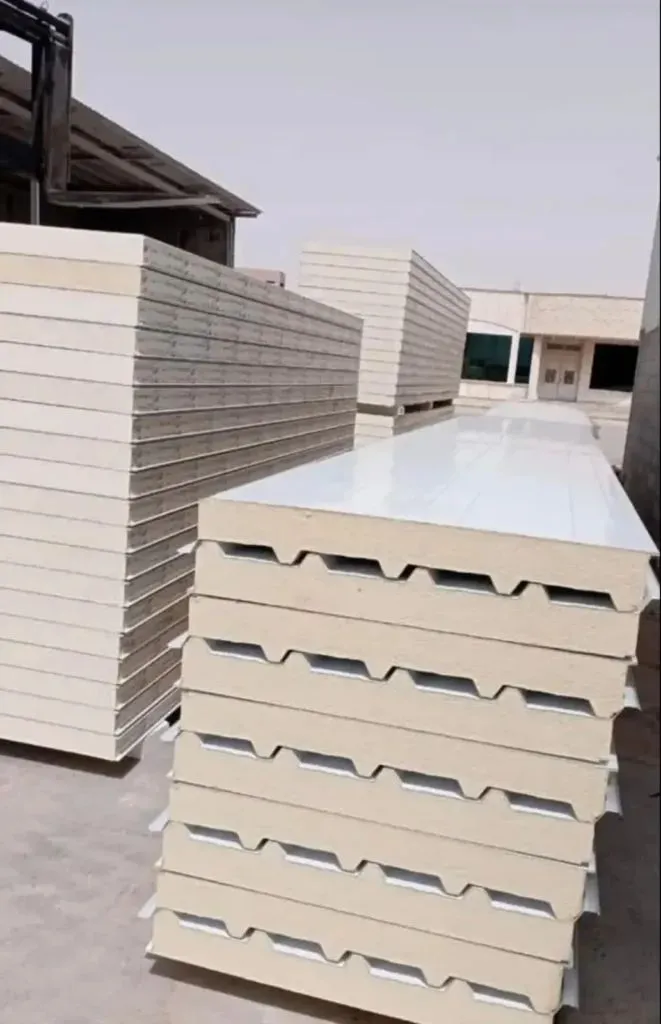

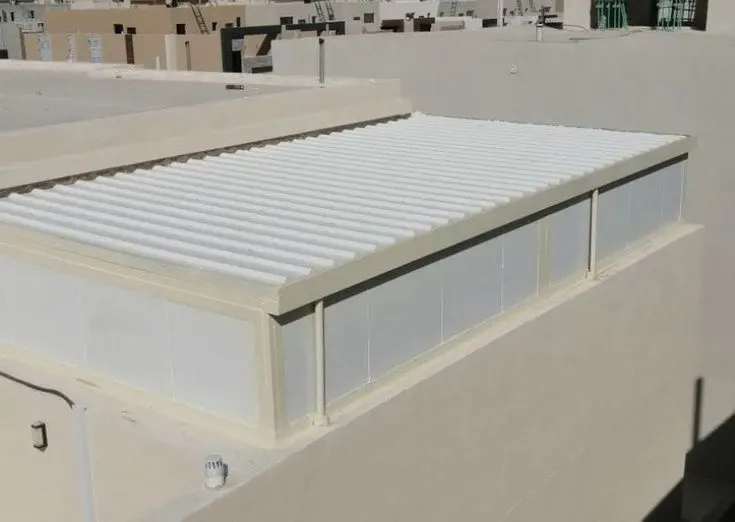

1. ألواح الأسقف (Roof Panels)

تتميز بوجود تعرجات (أضلاع) بارزة لزيادة القوة الهيكلية وتسهيل تصريف مياه الأمطار. تُستخدم في تغطية الهناجر والملاعب الرياضية.

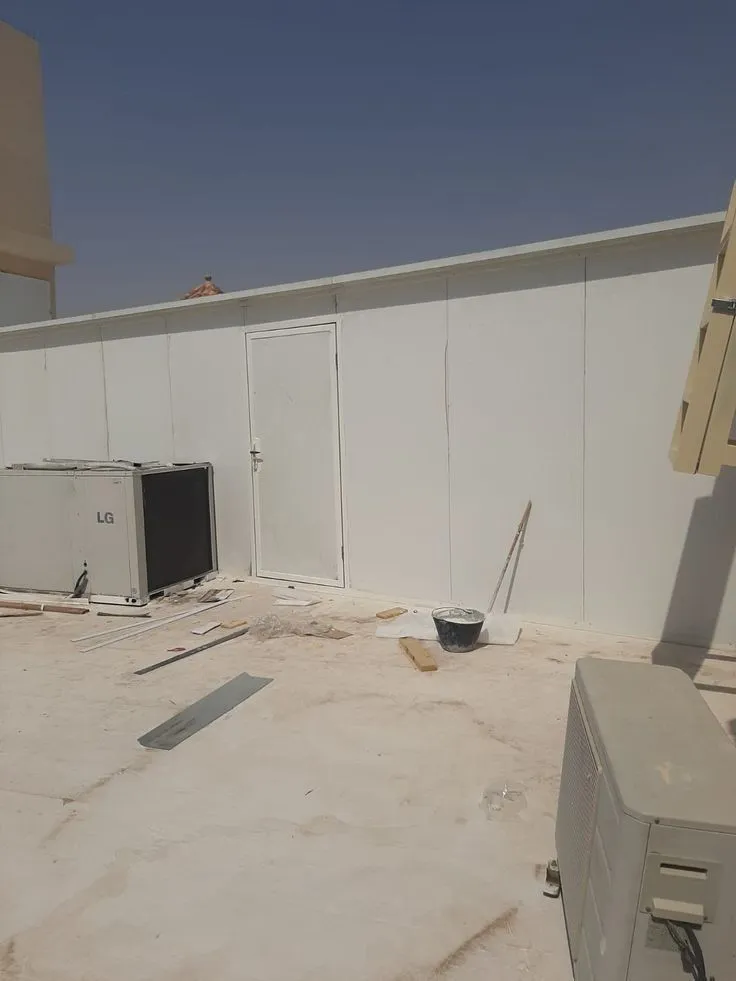

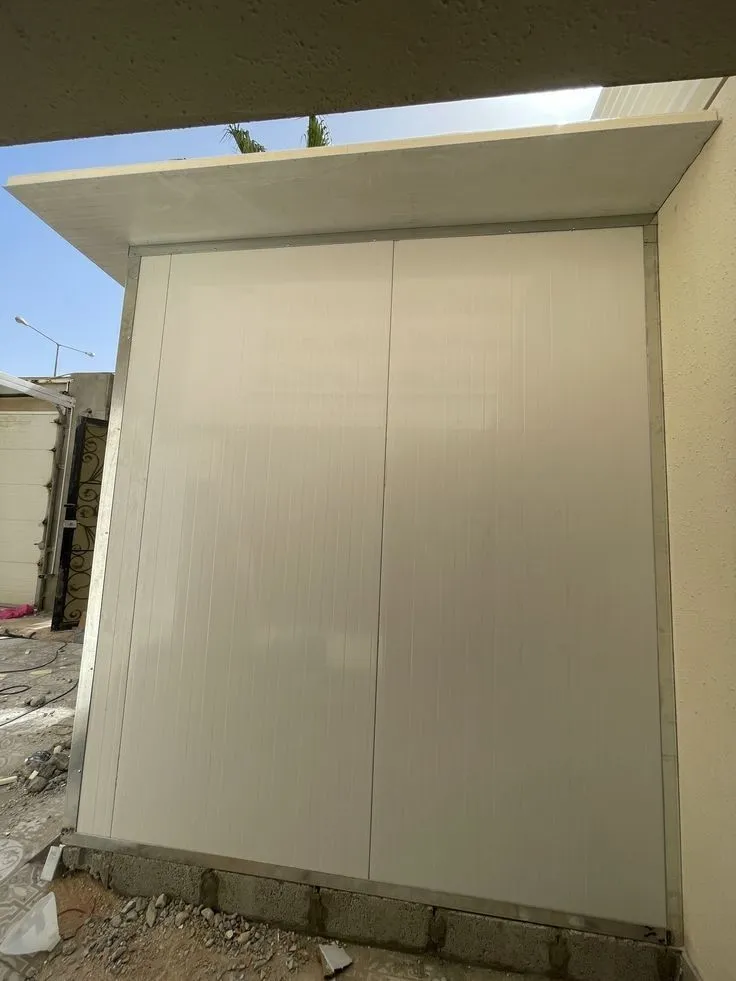

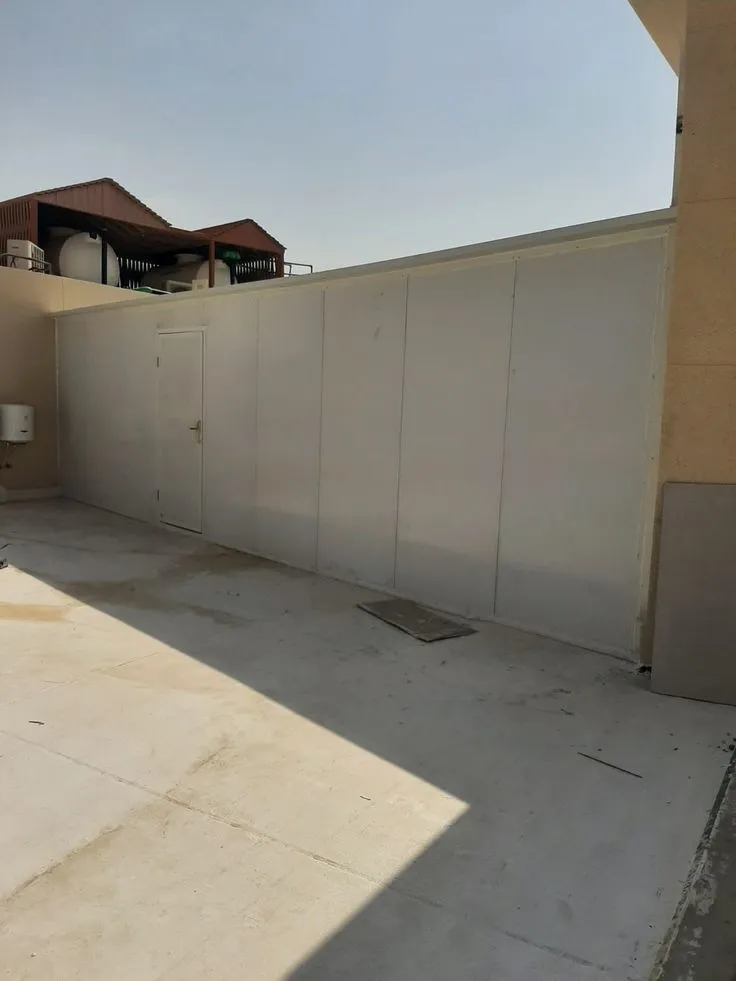

2. ألواح الجدران (Wall Panels)

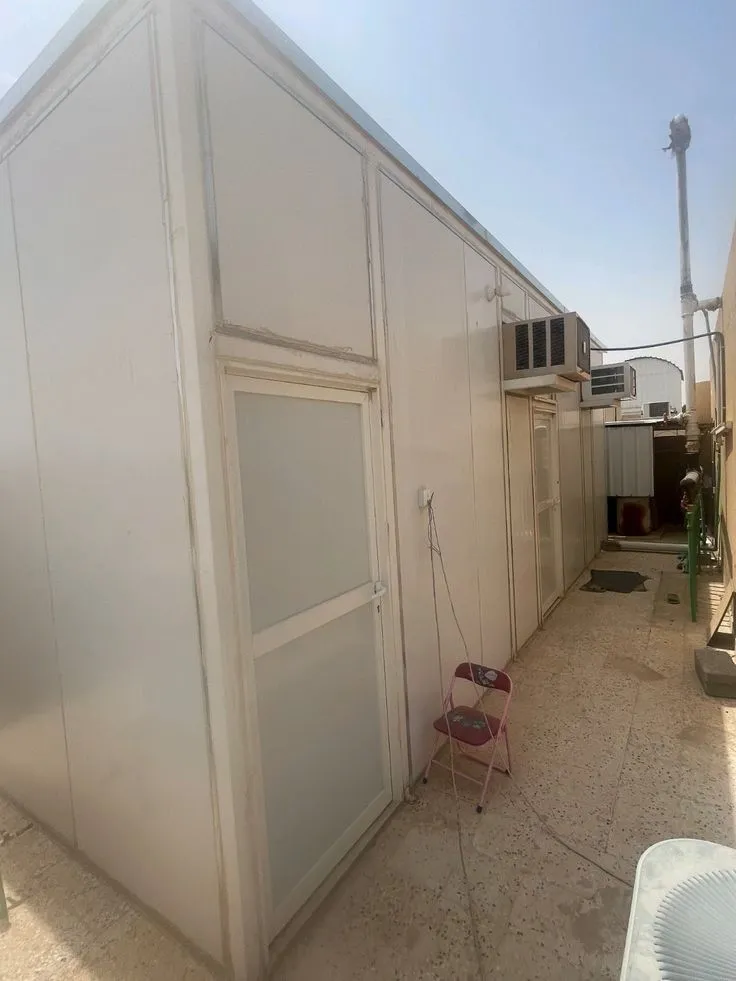

تكون غالباً ملساء أو ذات تعرجات بسيطة جداً لإعطاء مظهر جمالي. تُستخدم في بناء الغرف المعزولة، المكاتب المتنقلة، والقواطع الداخلية للمصانع.

3. ألواح غرف التبريد (Cold Room Panels)

تأتي بسماكات كبيرة (تصل إلى 20 سم) لضمان منع تسرب البرودة تماماً، وتُستخدم في مخازن الأغذية والأدوية.

المميزات التي تجعلها الخيار الأول للمهندسين

لماذا نلجأ للساندوتش بانل بدلاً من الخرسانة التقليدية؟ الإجابة تكمن في النقاط التالية:

• العزل الحراري الفائق: بفضل مادة البولي يوريثان، يحافظ الساندوتش بانل على درجة الحرارة الداخلية، مما يقلل من استهلاك الكهرباء لأجهزة التكييف بنسبة تصل إلى 40%.

• سرعة التركيب: يمكن بناء مستودع كامل في أيام قليلة بدلاً من شهور، حيث تعتمد على نظام "العاشق والمعشوق" في التداخل.

• خفة الوزن: لا تشكل ثقلاً كبيراً على القواعد الخرسانية أو الهياكل المعدنية، مما يقلل من تكلفة التأسيس.

• مقاومة الحريق: الأنواع التي تحتوي على "الصوف الصخري" لا تشتعل وتمنع انتشار الحريق، وهو مطلب أساسي في الدفاع المدني للمنشآت الصناعية.

• مقاومة التآكل والرطوبة: الطبقات الخارجية معالجة كيميائياً لتدوم لعقود دون أن تتأثر بالصدأ أو الأمطار.

المواصفات الفنية والقياسات

عند طلب الساندوتش بانل، هناك معايير محددة يجب الانتباه إليها لضمان الجودة:

طريقة تركيب الساندوتش بانل

تتم عملية التركيب بخطوات دقيقة لضمان العزل التام:

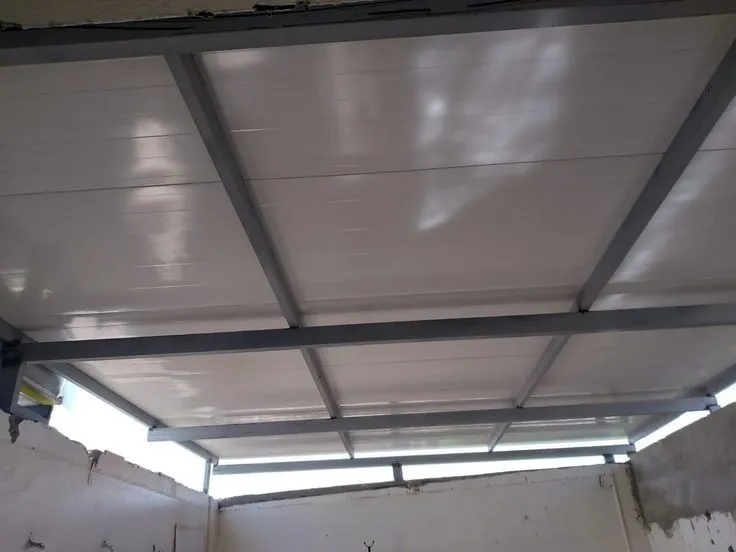

1. تجهيز الهيكل: يتم التأكد من استواء الهيكل المعدني (البرلينات) الذي ستثبت عليه الألواح.

2. الرفع والوضع: تُرفع الألواح وتوضع بحيث يتداخل الجزء الذكري مع الأنثوي (Interlocking).

3. التثبيت: تُستخدم براغي (مسامير) خاصة مزودة بـ "واشر" مطاطي لمنع تسرب المياه من فتحات المسامير.

4. الإكسسوارات: يتم تركيب "الزوايا" و"الغطاء" (Flashing) عند الأركان والقمم لإغلاق أي فجوات وضمان الشكل الجمالي.

الساندوتش بانل والاستدامة (البناء الأخضر)

في ظل التوجه العالمي نحو البناء المستدام، يبرز الساندوتش بانل كصديق للبيئة. فهو يقلل من البصمة الكربونية للمباني بفضل تقليل الحاجة للتدفئة والتبريد. كما أن معظم المواد المستخدمة فيه قابلة لإعادة التدوير، ولا ينتج عن تركيبه نفايات بناء كبيرة مقارنة بالبناء بالبلوك والإسمنت.

تفاصيل فنية متقدمة: الفيزياء خلف الساندوتش بانل

لا يعمل الساندوتش بانل كعازل فقط، بل يعمل كـ "كمرة إنشائية" (Structural Beam). في الهندسة الميكانيكية، تعمل الطبقات الخارجية على تحمل قوى الشد والضغط، بينما يقاوم القلب العازل قوى القص (Shear Forces).

المقاومة الحرارية ($R-Value$)

تعتبر قيمة $R$ هي المقياس لمدى قدرة المادة على منع انتقال الحرارة. كلما زادت هذه القيمة، زادت كفاءة العزل. يتميز البولي يوريثان بأعلى قيم $R$ مقارنة بمواد البناء التقليدية، حيث أن لوحاً بسماكة 10 سم قد يعادل في عزله جداراً من الطوب الأحمر بسماكة تزيد عن 60 سم.

العيوب والتحديات (وكيفية تجنبها)

رغم المزايا الهائلة، هناك نقاط ضعف يجب الانتباه إليها:

1. الضعف أمام الأحمال المركزة: الألواح مصممة لتحمل ضغط الرياح والثلوج، لكنها قد تتضرر إذا مشى عليها شخص بوزن ثقيل في نقطة واحدة غير مدعومة.

   • الحل: تركيب ممرات مشي (Walkways) فوق الأسطح للصيانة.

2. خطر الانفصال (Delamination): في الأنواع الرديئة، قد تنفصل طبقة الصاج عن العازل بسبب الحرارة الشديدة.

   • الحل: التأكد من استخدام مواد لاصقة عالية الجودة أثناء التصنيع (نظام الحقن المستمر).

3. الحرائق (في الأنواع غير المعالجة): البولي يوريثان العادي قد يبعث غازات سامة عند الاحتراق.

   • الحل: طلب نوع PIR (Polyisocyanurate) وهو نسخة مطورة من البولي يوريثان مقاومة للحريق وتتفحم ولا تنقل اللهب.

الصيانة الدورية للساندوتش بانل

لضمان بقاء الألواح بحالة جيدة لمدة تصل إلى 25-30 سنة، يجب اتباع جدول صيانة بسيط:

• تنظيف المزاريب: انسداد مجاري الأمطار قد يؤدي لتجمع المياه فوق الألواح، مما يسبب صدأ الحواف بمرور الوقت.

• فحص البراغي: بفعل التمدد والتقلص الحراري، قد تحتاج بعض البراغي لإعادة شد أو تغيير "الواشر" المطاطي لمنع التسريب.

• معالجة الخدوش: أي خدش في طبقة الطلاء الخارجية يجب دهنه مباشرة بطلاء عازل لمنع انتشار الصدأ في الصاج.

تكلفة الساندوتش بانل: استثمار أم عبء؟

عند المقارنة بالبناء التقليدي، قد يبدو سعر المتر المربع من الساندوتش بانل مرتفعاً للوهلة الأولى، لكن الحسبة الحقيقية تشمل:

1. توفير العمالة: تحتاج لعدد عمال أقل ووقت تنفيذ أسرع بنسبة 70%.

2. توفير الهيكل: خفة الوزن تسمح باستخدام أعمدة حديدية أقل سماكة.

3. توفير التشغيل: انخفاض فاتورة الكهرباء الشهرية للتبريد والتدفئة.

تطبيقات الساندوتش بانل في الديكور والبيوت الجاهزة

لم يعد الساندوتش بانل محصوراً في المصانع فقط، بل دخل بقوة في:

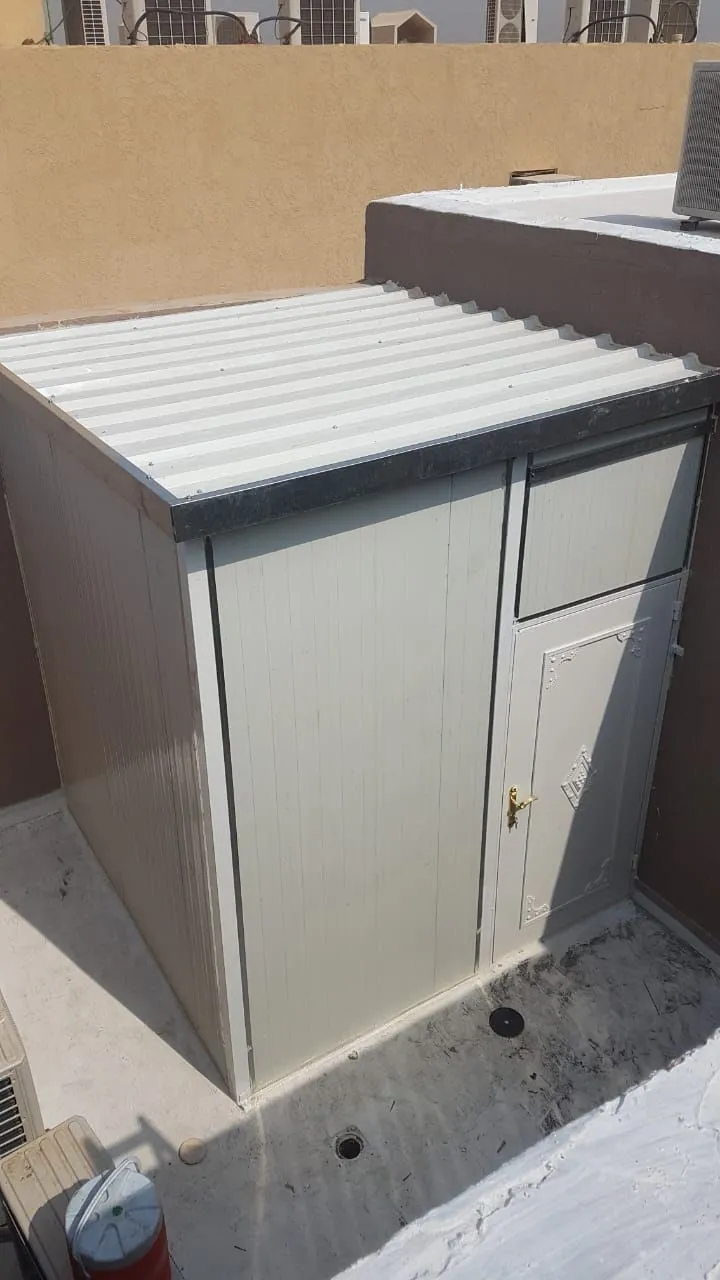

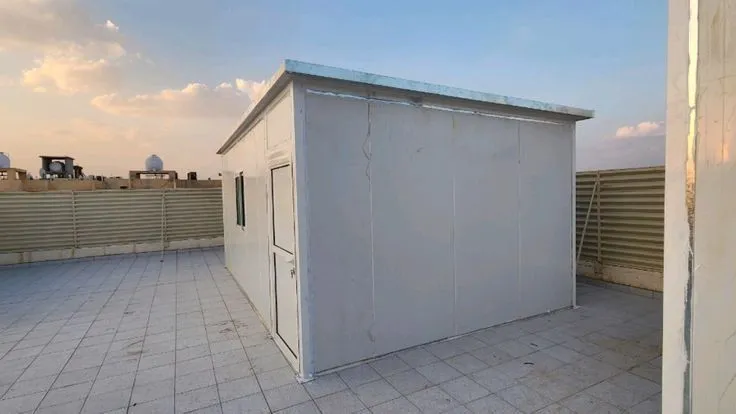

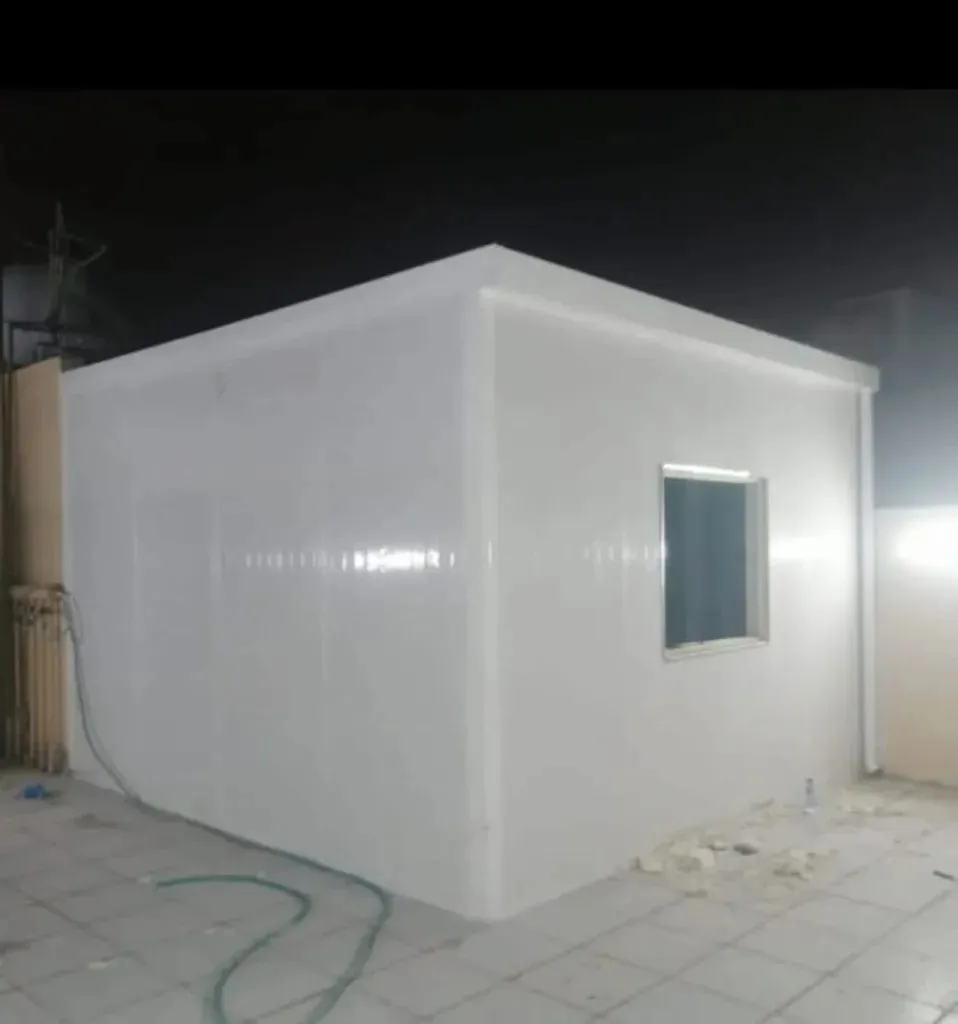

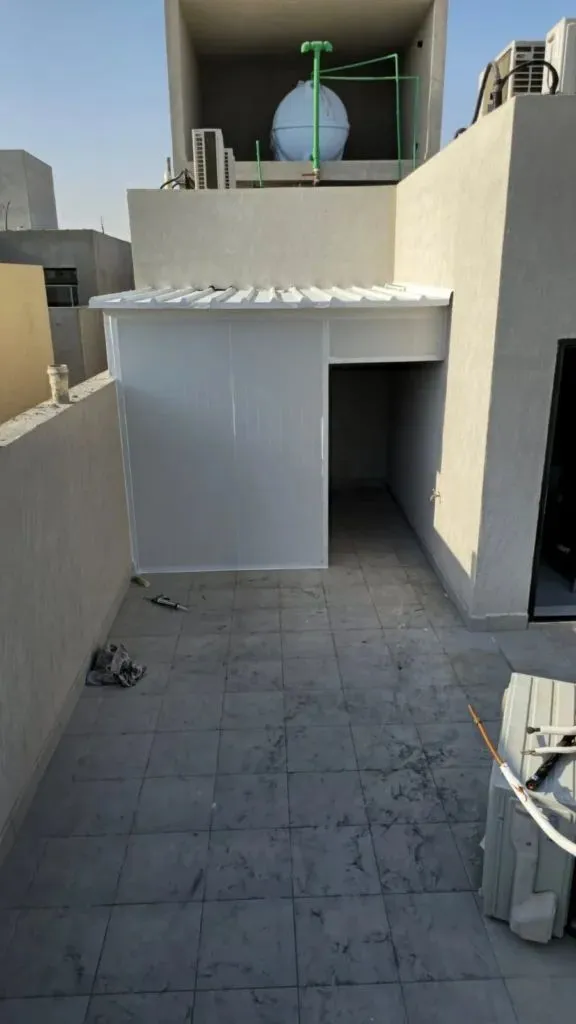

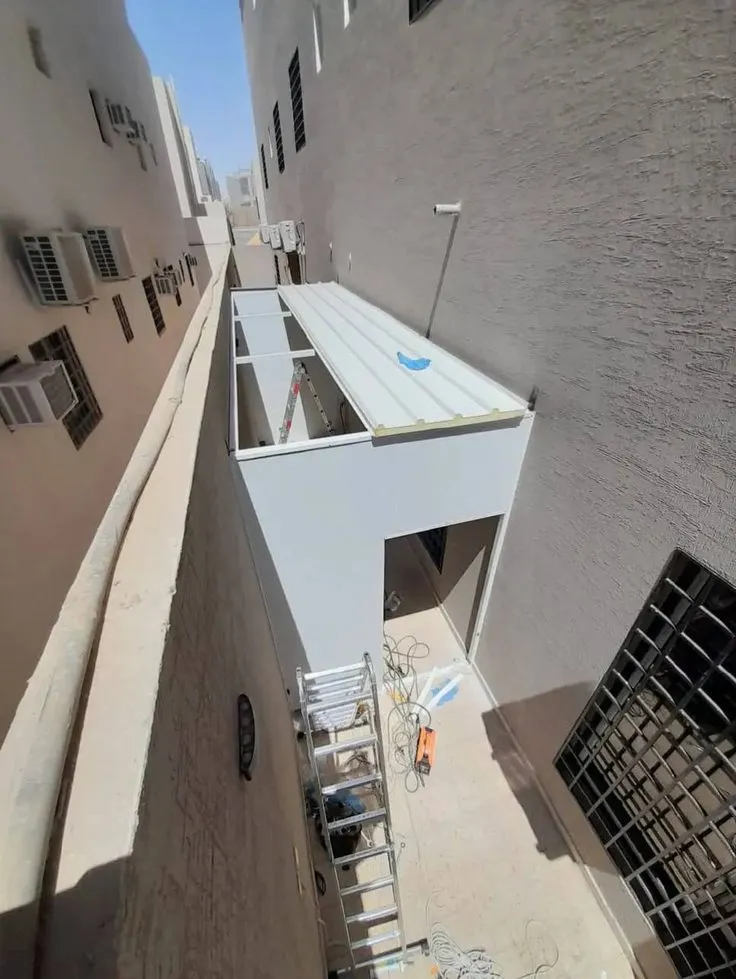

• الملاحق السكنية: بناء غرف إضافية فوق الأسطح بوزن خفيف لا يؤثر على أساسات المنزل.

• البيوت الذكية: تُستخدم الألواح ذات الملمس الخشبي أو الحجري لإعطاء مظهر عصري وفخم مع الحفاظ على ميزة العزل.

• الاستوديوهات الصوتية: بفضل قدرة الصوف الصخري على امتصاص الترددات، يُعد الخيار المفضل لعزل الصوت في غرف التسجيل.
